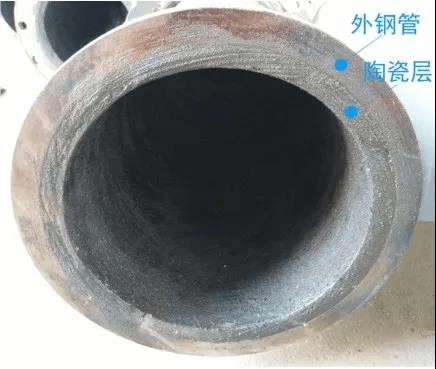

江苏江河机械制造有限公司自蔓延陶瓷复合钢管的制造方法。

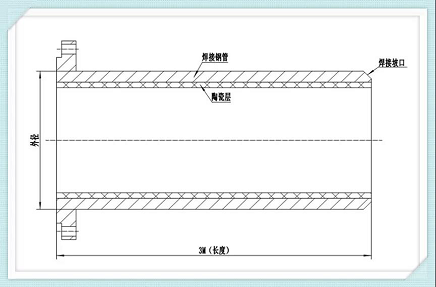

通过离心浇铸机把陶瓷原材料均匀地甩在无缝钢管的内壁,其特征是:该方法的生产工艺流程是:(1)钢管下料:包括直管或弯头下料,每节留10-13m加工余量,其中弯头下料必须制作样板;(2)钢管加工:用车床对端面、外圆进行平整性、垂直性及对称性加工:(3)氧化铁粉烘干:氧化铁粉使用前经20-300烘千2-3小时:(过筛、称量:氧化铁粉须经70-100子过筛,然后进行氧化铁粉称量:(⑤)铝粉称量:铝粉重量是按照与氧化铁粉的配料比称量,其配料为铝粉1重量份,氧化铁粉3~3重量份(60料:用混料器混料,将按配料比称量的铝粉与氧化铁粉交又向紧固密封,开动混料器进行混料:(7)钢管装入管模:钢管装入离心浇铸机的管模:(8)混料布入钢管:用布料器均匀的将混合料布入钢管内:(9)两端装卡具要求卡具与钢管间无间限,并在两端补加混合料,卡具的固定螺丝用力要适当两止过大或过小,以防因阻碍钢管影账而引起钢管弯曲变形,或燃烧时卡具外起跑火:(10)安装点火器:其连接瓷接头不得伸入卡具孔内,钢管固定螺与钢管保持一间距为0.5-1.5m:(1)开启离心电机:电机起动需缓慢平稳加速,当升到物料不下落时00转/m,方可快速加速到所而转速:(12)通电火:当转速达到120转/mm后通过点火器通电点火,燃烧,燃烧后运转15秒方可减速:(13份机、冷却:速至混合料变为深红色烧时停机,停机质量标准验收,包装入库。
