旋流器后端陶瓷耐磨管作为高磨损工况的核心部件，其形状设计直接关联系统效率与使用寿命。旋流器后端的陶瓷耐磨管有哪些形状？

常见的旋流器后端的陶瓷耐磨管类型主要包括以下三类：

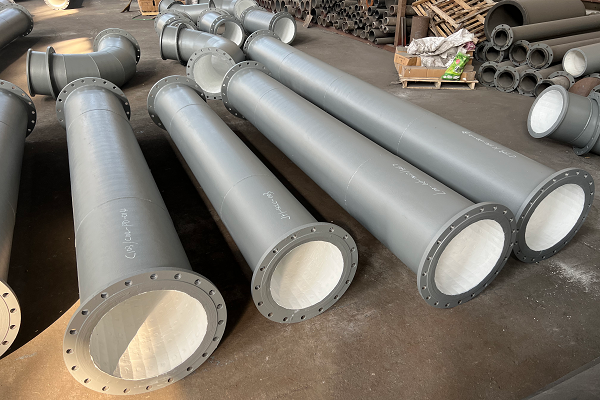

1、直管?

直管是输送矿浆、灰渣等介质的基础结构，采用整体式陶瓷内衬，内壁光滑，可减少紊流阻力。其长度通常为1-6米，适用于旋流器出口直线输送段，能承受高速颗粒冲刷。

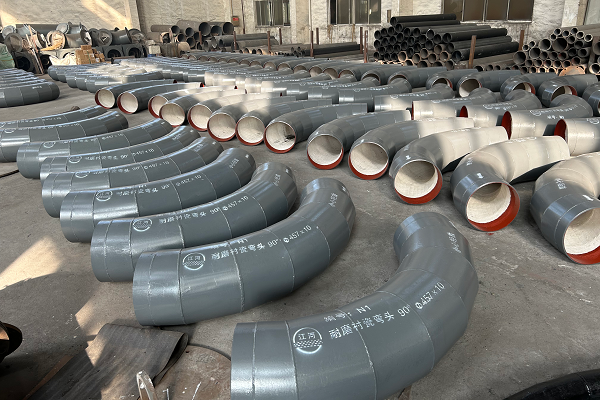

2. 弯头?

弯头是旋流器管路转向的关键部件，其中虾米腰型弯头由多节小角度弯管焊接而成，可定制30°-180°转向角度，适用于复杂空间布局。

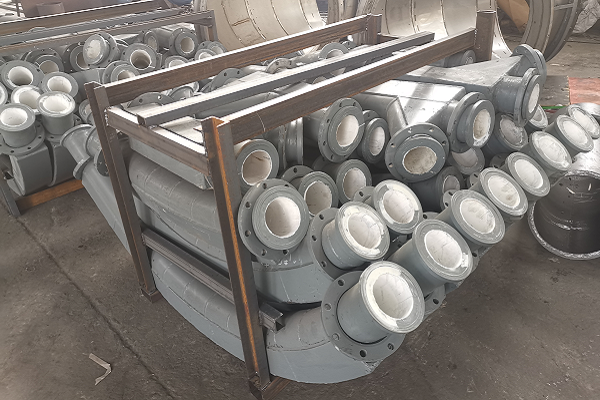

3. 异径管与三通?

异径管通过锥形结构连接不同管径，陶瓷层采用梯度增厚设计（入口端加厚至15mm），缓解流速突变对管壁的冲击。三通管则内置导流陶瓷挡板，实现矿浆分流，其支管角度通常设计为45°或90°，可降低分叉点涡流磨损风险。

旋流器后端的陶瓷耐磨管不仅形状多样，工艺也多样，有陶瓷贴片、烧结陶瓷、陶瓷环。如果是高温高压场景优先选择一体成型的自蔓燃工艺弯头。
