在火电除灰、矿山尾矿、冶金冲渣等高磨损输送系统中，Cr28 高铬堆焊耐磨管道凭借碳钢基体加碳化铬耐磨堆焊层的复合结构，兼顾承压韧性与高硬度耐磨性能，成为重度冲刷管线主流产品。不少采购与工程人员会提出疑问：Cr28高铬堆焊耐磨管道可以加厚堆焊层吗？加厚后会对管道性能、使用寿命产生哪些影响？本文结合成熟堆焊工艺与实际工况，为大家详解！

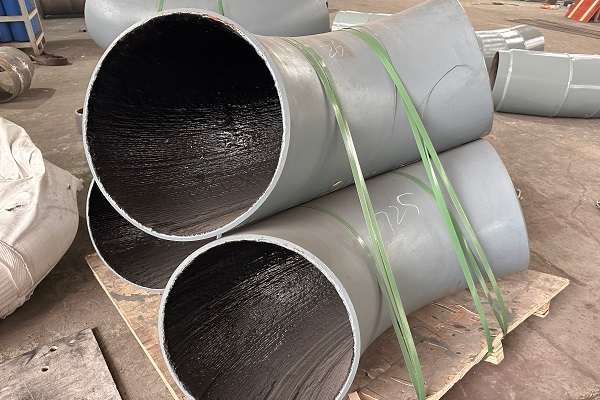

Cr28高铬堆焊耐磨管道可以加厚堆焊层吗？工艺与工况选型详解！从生产工艺层面来讲，Cr28 高铬堆焊管道支持加厚堆焊层定制。常规标准堆焊层厚度多为 3–6mm，适配中等磨损、低颗粒冲击工况；针对砂石粗颗粒、高流速矿浆、弯头三通等磨损集中部位，厂家可采用多层薄敷堆焊工艺，将耐磨层加厚至 8–15mm，特殊重度磨损场景可控制至 20mm 以内。工艺上严禁单次熔覆过厚，单层堆焊厚度控制在 3–4mm，层间控温 100–200℃，分层施焊减少内部应力，避免堆焊层开裂、脱落问题，保证耐磨层与碳钢基管形成稳定冶金结合，不会出现分层剥离现象。

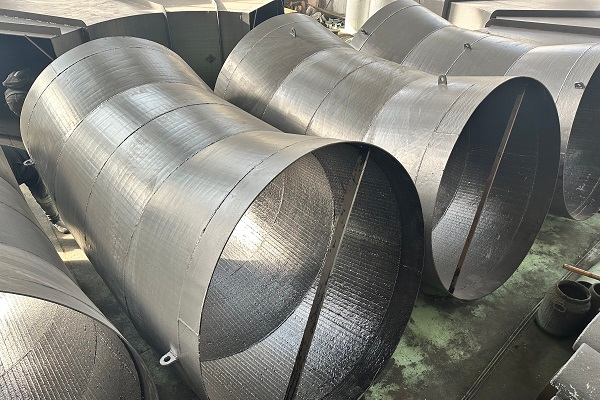

加厚 Cr28 堆焊层直接的优势是大幅延长管道服役周期。Cr28 合金内部富含硬质 Cr7C3 碳化物，硬度可达 HRC58–65，加厚耐磨层相当于增加物料磨损消耗余量。电厂干除灰、水泥厂熟料输送、河道抽砂等高冲刷管线，加厚堆焊层后使用寿命可提升 50% 以上，大幅减少停机更换、焊接维修频次，长期运维成本显著降低。同时加厚层可抵御大粒径硬质颗粒冲击，缓解管道底部、弯头内侧局部快速磨穿难题，整条管线磨损更均匀。

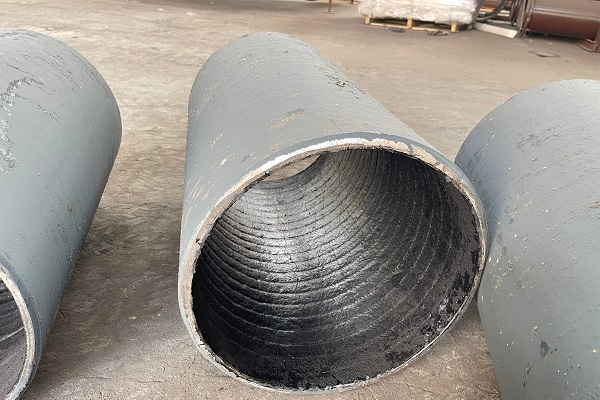

但堆焊层加厚并非越厚越好，存在一定限制条件。其一，堆焊层厚度增加会缩小管道通径，大流量输送场景需提前核算内径余量，防止堵料；其二，多层堆焊会提升生产周期与原材料成本，轻度磨损工况盲目加厚会造成预算浪费；其三，堆焊层过厚会增大管道整体刚性，冷热交替工况下热应力提升，需配套预热、缓冷工艺降低裂纹风险。选型时需结合介质流速、颗粒硬度、年运行时长综合判定厚度标准。

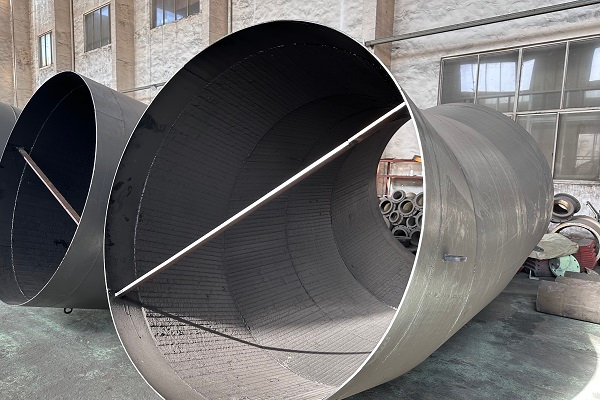

不同工况有明确加厚适配标准：矿山粗尾矿、冶金钢渣水淬等高冲击强磨损管线，建议堆焊层加厚至 8–12mm；电厂脱硫灰、水泥生料中等冲刷干线，加厚 6–8mm 即可；常规细煤粉输送管线选用标准 3–5mm 堆焊层性价比更高。加厚堆焊管道依旧保留碳钢基体可切割、可现场焊接的特性，法兰、弯头、三通管件均可同步加厚耐磨层，实现整套管线耐磨性能统一。

综合来看，Cr28 高铬堆焊耐磨管道具备成熟加厚工艺支撑，只要匹配工况合理控制厚度区间，就能有效解决管道快速磨损痛点，兼顾输送效率与长期使用经济性。

FAQ

Q：Cr28 堆焊层加厚后管道内径会变小吗？需要改管径吗？

A：会缩小内径，堆焊层向内增厚会占用流通空间。大流量输送工况定制加厚堆焊层时，可适当放大基管外径补偿通径，避免物料堵塞。

Q：加厚 Cr28 堆焊层会不会容易出现开裂脱层？

A：规范多层薄敷工艺、做好预热与层间控温不会脱层开裂；若单次堆焊厚度超标、冷却速度过快，易产生应力裂纹，正规厂家会分层施焊保障结合强度。

Q：哪些工况没必要加厚 Cr28 堆焊耐磨层？

A：介质为细粉尘、低流速、颗粒硬度低、年运行时长短的轻度磨损场景，选用 3–6mm 标准堆焊层即可，盲目加厚会增加采购成本，无法发挥额外耐磨价值。
