洗煤厂煤泥输送属于固液两相流工况，煤泥中混杂煤矸石细颗粒，在泵压作用下持续冲刷管道内壁，弯头、三通位置磨损尤为突出。堆焊耐磨管道依靠碳钢基体承压，内壁高铬合金堆焊层抵御颗粒冲刷，厚度参数直接决定管道实际使用寿命。洗煤厂煤泥输送堆焊耐磨管道生产厂家的堆焊层厚度多少合适？很多采购人员会直接要求厂家把堆焊层做的越厚越好，殊不知堆焊层过厚容易产生应力开裂，厚度不足又会快速磨穿，需要结合煤泥实际工况科学选定。

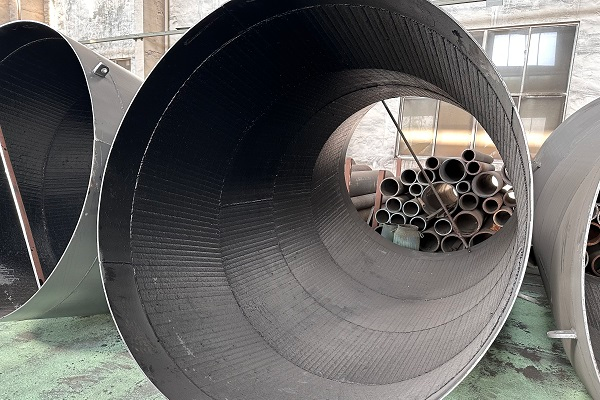

洗煤厂煤泥输送堆焊耐磨管道生产厂家的堆焊层厚度多少合适？洗煤厂煤泥管线要区分直管与异形管件差异化设定堆焊层厚度。常规煤泥、低颗粒浓度的直管段，介质流动平稳，磨损程度中等，厂家堆焊层做到34mm即可，堆焊层硬度保证 HRC5862，能够满足长期输送需求。如果煤泥含矸量高、颗粒偏粗、输送流速快，直管堆焊层可提升至 45mm，预留充足磨损余量。

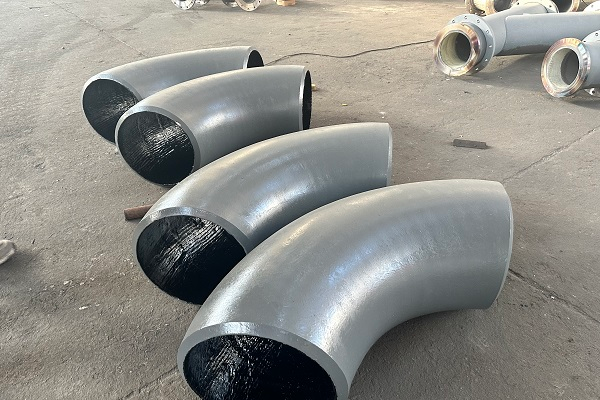

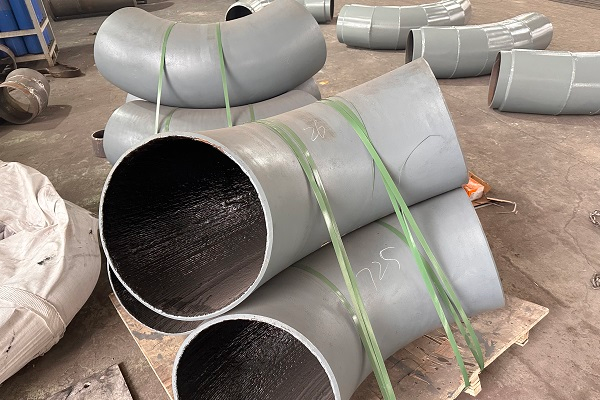

弯头、三通、变径、泵进出口是整个管线磨损最严重的区域，煤泥在此处形成涡流撞击，磨损速率远高于直管。该部位厂家堆焊层建议做到56mm，重度含矸工况可定制 67mm。需要注意，堆焊层不建议盲目超过 8mm，单层堆焊过厚会产生较大内应力，运行过程出现裂纹、局部剥落，反而缩短使用周期，厚层需要采用分层堆焊工艺，对厂家生产能力有较高要求。

选定堆焊层厚度的同时，不能忽略碳钢基体壁厚。堆焊合金层硬度高但脆性大，不承担系统承压，基体钢管厚度需要根据输送压力、水锤冲击来确定。部分不良厂家一味加厚堆焊层，却减薄基体钢管，运行后基体先发生变形破损，堆焊层随之脱落失效。

采购时不能只看厂家标称厚度，要把堆焊层厚度、硬度公差写入合同，要求提供超声波测厚检测记录。优先选择支持分层堆焊、可分区定制厚度的正规厂家，结合煤泥颗粒、浓度、流速、管件位置综合设计，平衡耐磨性能、抗开裂能力与采购成本，避免出现过早磨穿或者应力开裂的故障，保障洗煤系统连续稳定运行。

FAQ

Q1：洗煤厂煤泥输送，堆焊层是不是越厚寿命就越长？

A：并不是。堆焊层超过合理范围，会出现应力裂纹、合金层剥落。直管 34mm，弯头 56mm 为常用区间，重度磨损才适度加厚，同时需要兼顾基体承压。

Q2：煤泥管线直管和弯头堆焊层厚度必须一样吗？

A：不建议一样。直管磨损较轻，选用常规堆焊厚度；弯头、三通受涡流冲击磨损剧烈，堆焊层应当加厚，分区定制更兼顾性价比。

Q3：验收堆焊耐磨管道，怎么确认厂家堆焊层厚度达标？

A：不能只看样本参数，可采用超声波测厚抽检，同时将厚度公差、硬度指标写进采购合同，索要厂家测厚记录，杜绝虚标厚度。
