充气式圆顶阀

江苏江河机械制造有限公司生产的圆顶阀以其操作方便、反应灵敏、适应性强、使用寿命长等特点被广泛应用。为了正确使用圆顶阀,了解圆顶阀结构特点,分析可能发生的故障,做好日常维护与保养,保证圆顶阀安全、可靠地运行是十分必要的。

圆顶阀的结构与特性

充气式圆顶阀是依靠压缩空气实现紧密密封的特殊阀门,适用于处理含尘气体、磨琢性散装物料,几乎在所有行业中均有应用。

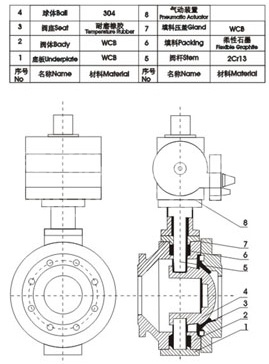

圆顶阀的结构由阀体、阀轴(驱动轴、从动轴)、顶盘、穹形阀芯、可膨胀密封圈、汽缸等零件组成。圆顶阀壳体与穹形阀芯的材料常选用球墨铸铁、不锈钢、特种耐磨材料、钢衬氟塑料等。
  密封圈材料常选用氯丁橡胶、硅酮橡胶、氟橡胶、三元乙丙橡胶等。
  充气式圆顶阀的运行原理：圆顶阀关闭时,其密封圈处于完全松弛(不充气)状态,阀芯与阀座之间存在一定的间隙。阀芯旋转时,物料随着阀芯的转动穿过该间隙进入容器,有的停留在间隙处。当阀芯旋转至关闭位置,密封圈开始充气膨胀,并紧紧裹住间隙里各种形状的物料颗粒附着在阀芯的边缘,圆顶阀完全关闭。圆顶阀开启之前,密封圈先排气至完全松弛。阀芯与阀座间回复到原来的间隙,阀芯开始转动至开位。
  充气式圆顶阀的特点：由于其独特的结构和性能,可在磨损、高温、腐蚀或者黏性等特殊工况下连续、稳定、可靠地运行,在正常使用工况下,每运转100万次才需要检修一次，使用寿命长。

充气式圆顶阀适用于通过松散的、干燥、非粘性的、可流动的固体物料的密封输送系统。特别适用于火电厂的灰渣处理系统。充气式圆顶阀适用介质：气体、液体、半流体及固体粉末。

主要技术参数

公称压力：1.0MPa     介质温度：≤250℃

强度试验：1.5MPa     密封试验：1.1MPa

气缸的工作压力为0.4MPa-0.6MPa。密封圈的充气压力为0.4MPa-0.6MPa且高于输送压力0.15MPa，使用洁净、干燥、无油的压缩空气。

主要故障原因及解决方法
