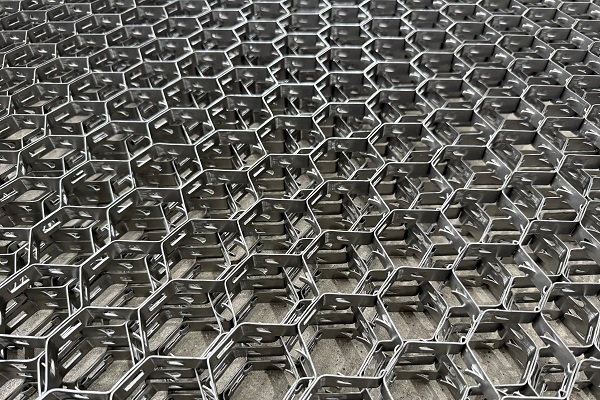

水泥厂窑尾、分解炉烟道属于高温含尘烟气工况，烟气裹挟大量粉尘颗粒持续冲刷弯头部位，同时伴随温度交变，普通内衬极易开裂剥落。龟甲网耐磨弯头依靠金属龟甲网骨架锚固耐磨浇注料，兼顾耐高温、抗冲刷与抗脱落能力，是水泥厂高温烟道的常用配件。水泥厂高温烟道龟甲网耐磨弯头内衬厚度该怎么确定？内衬厚度是选型核心参数，厚度不足会快速磨穿，盲目加厚则容易出现自重过大、内衬开裂问题，需要结合工况综合确定。

水泥厂高温烟道龟甲网耐磨弯头内衬厚度该怎么确定？首先看烟气冲刷磨损等级，这是确定内衬厚度的基础。磨损较轻的烟道弯头，粉尘颗粒细小、流速偏低，内衬厚度一般取 20~30mm。该厚度能够满足基础耐磨防护，整体自重小，热应力相对可控，不容易出现大面积开裂。

中等磨损工况，也就是水泥厂大部分窑尾烟道弯头，粉尘浓度高、烟气流速较快，颗粒持续冲击迎流面，内衬厚度建议选用 30~40mm。这个区间是水泥厂龟甲网耐磨弯头的主流规格，耐磨浇注料配合龟甲网锚固结构，抗冲刷能力充足，兼顾结构稳定性，综合性价比很高。

高磨损点位，比如烟道急转弯、变径出口、涡流区弯头，粉尘冲击角度大，局部磨损速度成倍提升，弯头迎料面可以做差异化加厚处理，内衬厚度提升至 40~50mm。但背流面磨损较轻，无需同步加厚，采用分区设计，控制整体重量，降低内衬脱落风险。

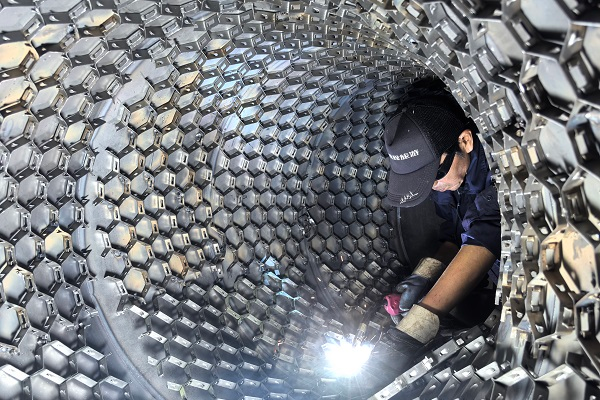

确定厚度时，还要同步考虑烟气温度。长期 400℃以上高温工况，浇注料热胀冷缩幅度更大，内衬不能一味加厚。过厚的耐磨层在温度反复变化下，内部容易产生热应力裂纹，严重时整块脱落。同时龟甲网的规格要和内衬厚度匹配，内衬越厚，龟甲网的锚固高度、网片丝径也要对应升级，保证浇注料牢牢固定在骨架上。

在采购阶段，需要向厂家提供烟温、粉尘浓度、烟气流速、弯头角度等参数。厂家会对磨损区域做评估，给出分区厚度方案。验收时重点检查龟甲网焊接牢固度、浇注料密实度，不能单纯以内衬厚度指标判断产品好坏。劣质浇注料，即便厚度达标，耐高温耐磨性能依旧不足。

FAQ

Q1：龟甲网耐磨弯头内衬越厚，使用寿命就一定越长吗？

A：不是。厚度超过工况需求，会增大内衬自重与热应力，高温交变环境下反而更容易开裂脱落，按需分区加厚才是更优方案。

Q2：水泥厂龟甲网耐磨弯头内衬厚度能不能现场浇筑调整？

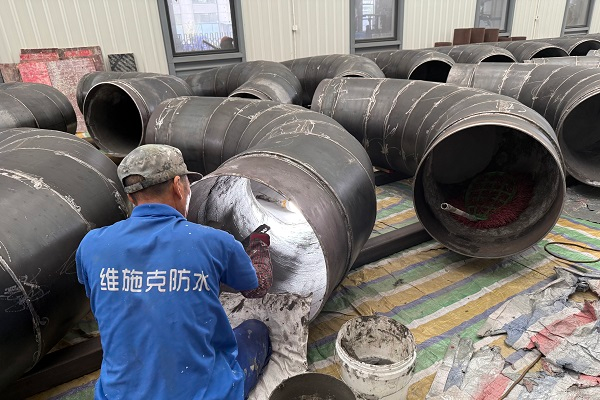

A：可以现场浇筑施工，但厚度方案需要提前设计。现场随意加厚会改变龟甲网受力，容易出现锚固失效，需要专业施工团队操作。

Q3：龟甲网耐磨弯头和陶瓷贴片弯头，高温烟道该怎么选？

A：高温烟道优先龟甲网耐磨弯头；陶瓷贴片受粘接胶限制，高温工况下容易掉片，不适合长期高温含尘烟道。
